远动通讯装置及软件

简介：

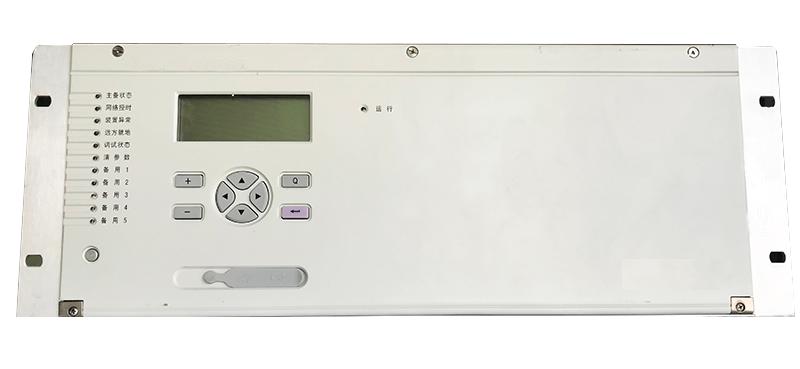

电力远动装置（RTU）是一种计算机智能化产品。可广泛运用于电网调度自动化监控系统、电厂、变电站等。远动装置综合了计算机、测量、通讯和自动化的专业技术，通过对输变线路及设备的交流电压、电流的数据采集，自行计算出功率、电量、功率因素、频率等参数，同时具有遥信、遥测、遥控、遥调功能和数据传输功能。

人机界面（MMI）菜单列项

远动通讯装置在按照要求接线完成后，打开背板电源开关，装置会自动启动，在自检完成后即进入人机界面程序初始开机画面，共分为三级目录，可通过前面板的软键

盘进行操作。

--第一级目录：

遥测数据：用于显示装置遥测数据信息

遥信显示：用于显示装置遥信数据信息

脉冲计数：用于显示装置脉冲计数信息

遥调设置：用于进行遥调操作

遥控操作：用于进行遥控操作

事件记录：用于显示装置的事件信息

运行管理：对装置运行信息进行管理，进入第二级菜单

系统维护：对装置运行系统维护操作，进入第二级菜单

--第二级目录：

“运行管理”中包括了如下选项：

显示时钟：以“年－月－日－时－分－秒－毫秒”格式显示当前系统时间

设置时钟：设定系统时间（不支持毫秒设置）

远控状态：显示远动装置远方就地信息

装置复位：对装置进行复位操作，要求输入密码方能通过

 “系统维护”中包括了如下选项：

参数配置：显示装置当前使用参数配置文件信息，进入第三级目录

资源状态：显示装置当前的 CPU、内存、电子盘使用情况

日志记录：显示装置的日志信息

版本信息：显示装置当前所使用软件版本信息

--第三级目录：

“参数配置”用于显示参数配置文件内容（不支持设置操作），包括了如下内容：装置标识、以太网络、串行接口、时钟对时、远方就地、远传信息、其它内容和参数校验。

参数配置：

装置的参数配置通过系列通信服务器配套的调试软件完成，具体使用说明可以参该软件的随机帮助。
