直流系统

简介：

直流系统的主要作用是为信号设备、保护、各种仪器仪表、控制回路、事故照明等提供直流电源的。直流系统分为直流充电屏、直流馈电屏、逆变电源、蓄电池屏等组成。其中直流屏是一种全新的数字化控制、保护、管理、测量的新型直流系统。监控主机部分高度集成化，然后与绝缘监测仪、电池巡检仪、交流监测单元、开关装态监测单元等通讯。直流系统为远程检测和控制发挥了重要作用，同时具有通讯口，可实时将直流系统的数据上传至监控中心，满足电力自动化和电力系统无人变电站的要求。

系统组成：

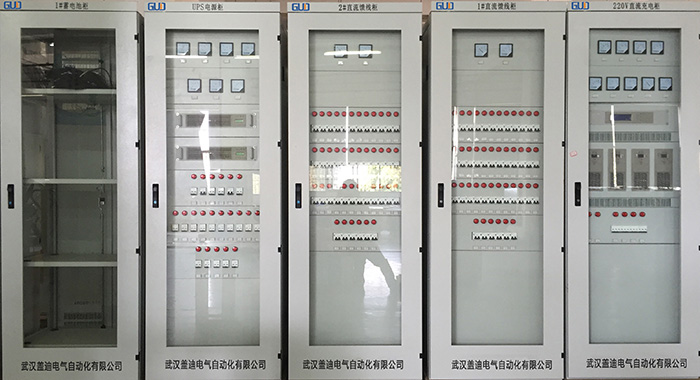

直流系统由直流充电屏（充电模块、监控单元、降压硅链、交流监测单元）、直流馈电屏（馈电输出回路、绝缘监测单元）、蓄电池屏（蓄电池、电池巡检仪）等部分组成。整个直流系统自成系统，不受其他系统影响。主要为合闸母线和控制回路提供直流电，同时可添加逆变电源，为中控室监控设备提供不间断电源。
